Objectif : positionner le boîtier Keyvibe de manière à capter la vibration la plus représentative de l'activité réelle de production, en minimisant les perturbations.
Le Keyvibe n'a pas d'écran tactile ni de capteur déporté : le boîtier lui-même est le capteur. Son positionnement détermine directement la qualité de la détection. Contrairement au Keynetic, vous n'avez pas à concilier position de mesure et accessibilité opérateur — priorisez toujours la qualité du signal vibratoire.
Procédure de positionnement
Étape 1 : Identifier la vibration utile
Repérez l'endroit où se produit l'action principale de la machine (contact outil/matière, effort mécanique, transformation). C'est cette zone qui doit être privilégiée.
Le bon positionnement n'est pas forcément l'endroit où "ça vibre le plus". Cherchez une zone discriminante : un emplacement où la vibration mesurée permet de distinguer clairement l'activité réelle de production des vibrations parasites ou des moments de non-production.
Étape 2 : Se rapprocher au maximum de cette zone
Positionnez le boîtier le plus près possible de la source de vibration utile. Évitez les zones éloignées ou globales (carcasse, châssis) qui captent un mélange de vibrations.
Étape 3 : Éviter les sources de perturbation
Ne positionnez pas le boîtier sur des éléments générant des vibrations non représentatives de la production :
- Ventilation
- Extracteurs
- Pompes
- Équipements périphériques actifs en permanence
Étape 4 : Vérifier la fixation et les risques de collision

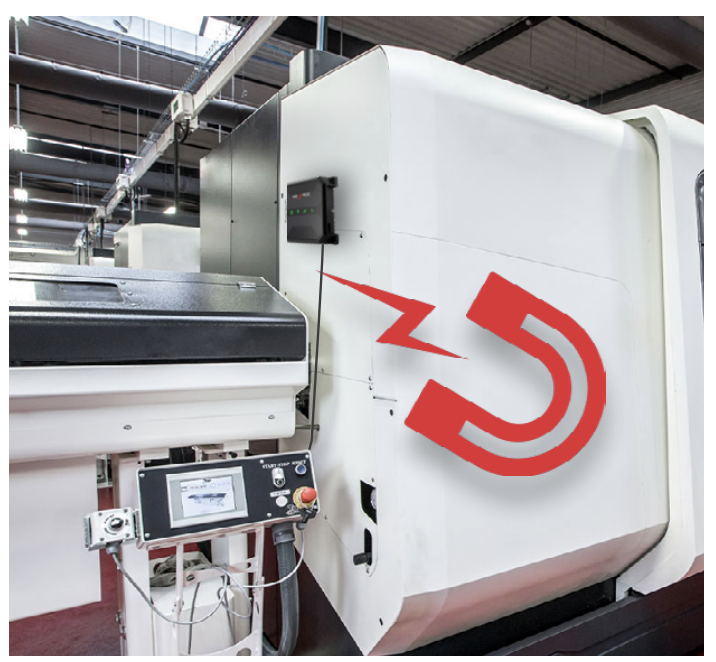

Le Keyvibe est fixé par aimant. Vérifiez que l'installation est sécurisée :
- L'aimant assure une tenue ferme sur les surfaces métalliques planes
- Vérifiez que le boîtier ne peut pas être heurté par une porte, un capot ou une trappe en mouvement
- Assurez-vous que le câble d'alimentation ne passe pas dans une zone de collision ou de pincement
- Prévoyez un mou suffisant sur le câble pour accompagner les mouvements de la machine si nécessaire
- Évitez les zones de frottement, de cisaillement ou exposées aux projections
Le câble d'alimentation du Keyvibe ne doit jamais être mis en tension mécanique. Fixez le cheminement du câble si la zone est exposée aux mouvements machine.
Étape 5 : Tester en conditions réelles
Après avoir configuré la détection :
- Vérifiez que l'état détecté (On/Off) correspond bien à l'activité réelle de la machine
- Observez plusieurs cycles de production et plusieurs arrêts
- Ajustez la position si la détection n'est pas fiable — itérez jusqu'à obtenir une discrimination claire
Situations particulières
Machines d'usinage
Sur les machines d'usinage, cherchez à capter la vibration liée à l'usinage lui-même, au plus près de la zone où l'outil travaille réellement la matière. Sur certaines machines, cela conduit à positionner le boîtier sur la tête mobile ou sur un élément structurel directement lié à l'outil.
Phases de chauffe
Certaines machines comportent des phases de chauffe ou de montée en régime pendant lesquelles elles génèrent des vibrations proches de celles observées en production, sans activité utile. Positionnez le Keyvibe au plus près de la zone de travail matière pour capter le signal discriminant (contact outil/matière).
Production fine
Pour les opérations de finition, filetage ou perçage de petit diamètre, les vibrations sont de faible amplitude :
- Positionnez le boîtier au plus près de la zone d'usinage
- Évitez les interfaces mécaniques amortissantes (supports souples, surfaces irrégulières)
- Évitez les montages éloignés : le bâti machine filtre fortement les hautes fréquences
