Introduction

L’objectif est de cette nouvelle fonctionnalité est de filtrer les vibrations parasites qui peuvent entraîner de fausses détections de production alors que la machine est à l’arrêt. Ces vibrations indésirables, souvent résiduelles ou liées à des éléments externes (comme un ventilateur), peuvent fausser l’analyse de l’état machine.

Avant de paramétrer cette fonctionnalité avancée, nous vous recommandons de prendre contact avec le support ou votre interlocuteur habituel, afin d'être guidé dans les étapes.

Ce guide pas-à-pas explique comment configurer l’atténuateur de bruits depuis l'interface de configuration du Keynetic.

Afin de pouvoir configurer l'atténuateur de bruit, vous aurez besoin de pouvoir allumer votre machine sans produire ("machine à l'arrêt") et de pouvoir lancer une production ("machine en fonctionnement").

Etape 1 : Utiliser le boitier pour identifier le "bruit"

Accéder au Machinoscope

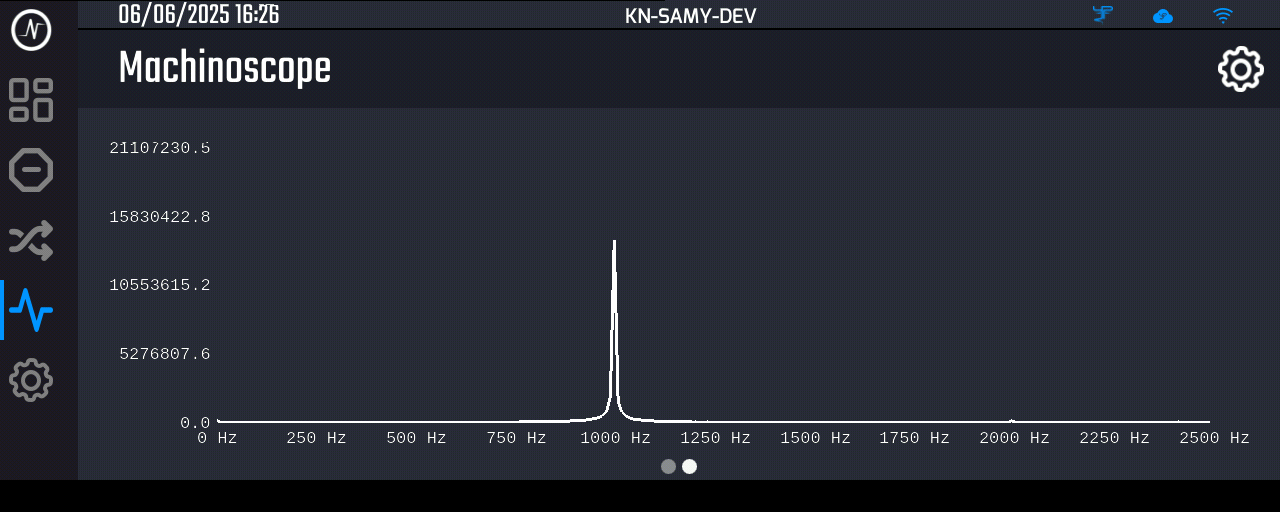

Sur l’écran du KEYNETIC, rendez-vous sur la vue du "Machinoscope" et accédez à la deuxième page en swipant ou cliquant sur le bouton en bas de la vue.

Vous y verrez un spectrogramme de type amplitude-fréquence :

L'axe X représente la fréquence (en Hertz, HZ) et l'axe Y l'amplitude du signal.  Chaque pic visible correspond à une fréquence où une vibration est présente.

Identification du bruit

1. Machine à l’arrêt : Allumez la machine, sans produire. Observez les pics visibles. Ceux-ci indiquent des vibrations résiduelles ou des bruits ambiants. Ce sont ces bandes qu’il faudra exclure. Notez les débuts et fins des bandes à exclure sur un papier ou en prenant une photo.
2. Machine en fonctionnement : Lancez une production, dans l'idéal celle dont vous considérez que la vibration est mal détectée. Observez à nouveau le spectrogramme. Les fréquences nouvellement visibles ou nettement hautes sont généralement liées à la production.

A ce stade le filtrage du bruit n'est peut être pas la solution la plus adaptée. Nous vous recommandons de prendre le temps de considérer un repositionnement du boitier ou du capteur déporté (carcasse, châssis, intérieur...), afin de trouver un point de mesure où vous distinguez mieux les moments de production et les moments de non production, et le plus éloigné possible des sources de bruit non liées à la production (ventilateur, convoyeur, etc.). Si c'est impossible, passez à l'étape 2.

Etape 2 : Configurer l’atténuateur de bruits via l’interface web

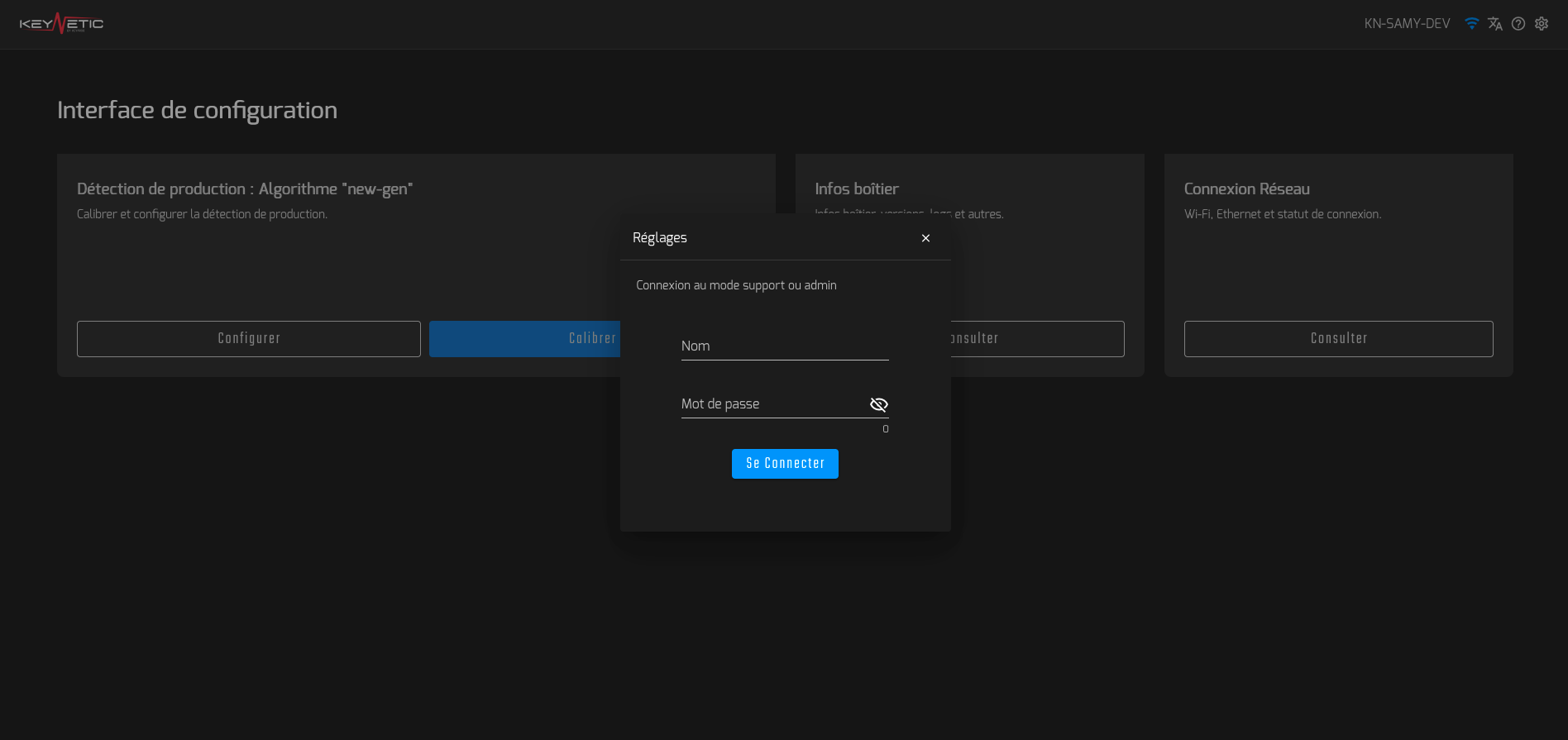

Rendez-vous sur l'interface web du Keynetic (explication détaillée dans la documentation utilisateur d’installation).

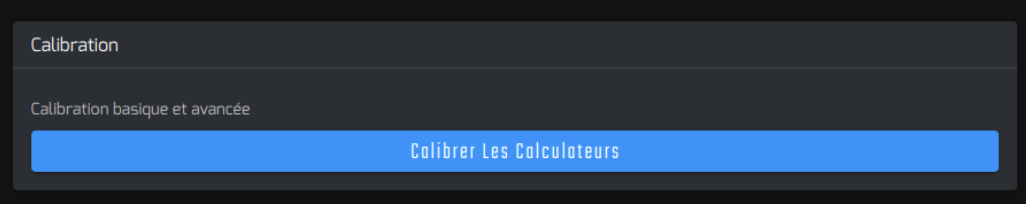

1. Cliquez sur "calibrer les calculateurs" sur la page d'accueil

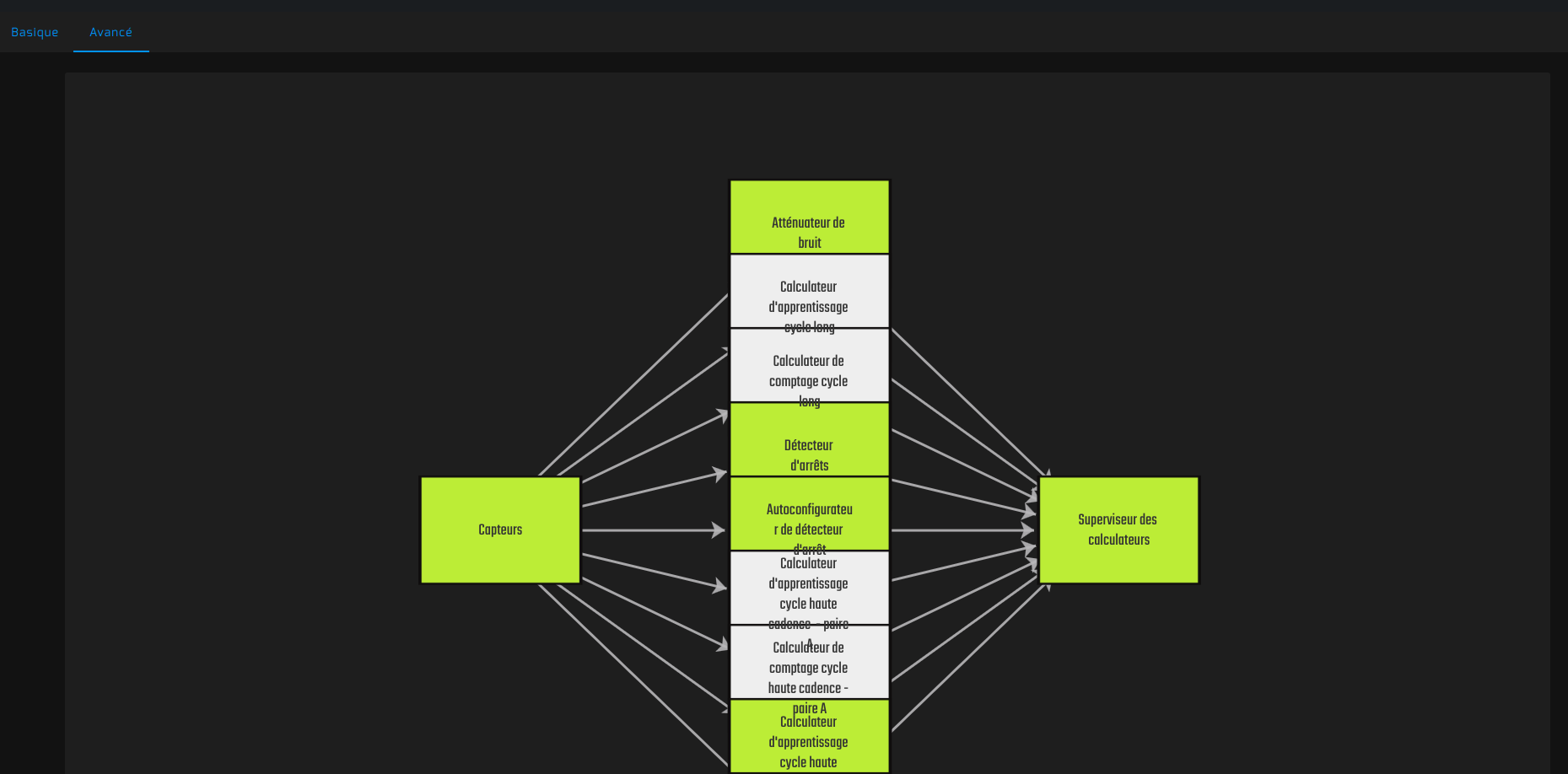

2. Accédez au mode avancé de la calibration des calculateurs en cliquant sur l'onglet "Avancé" en haut de l'écran

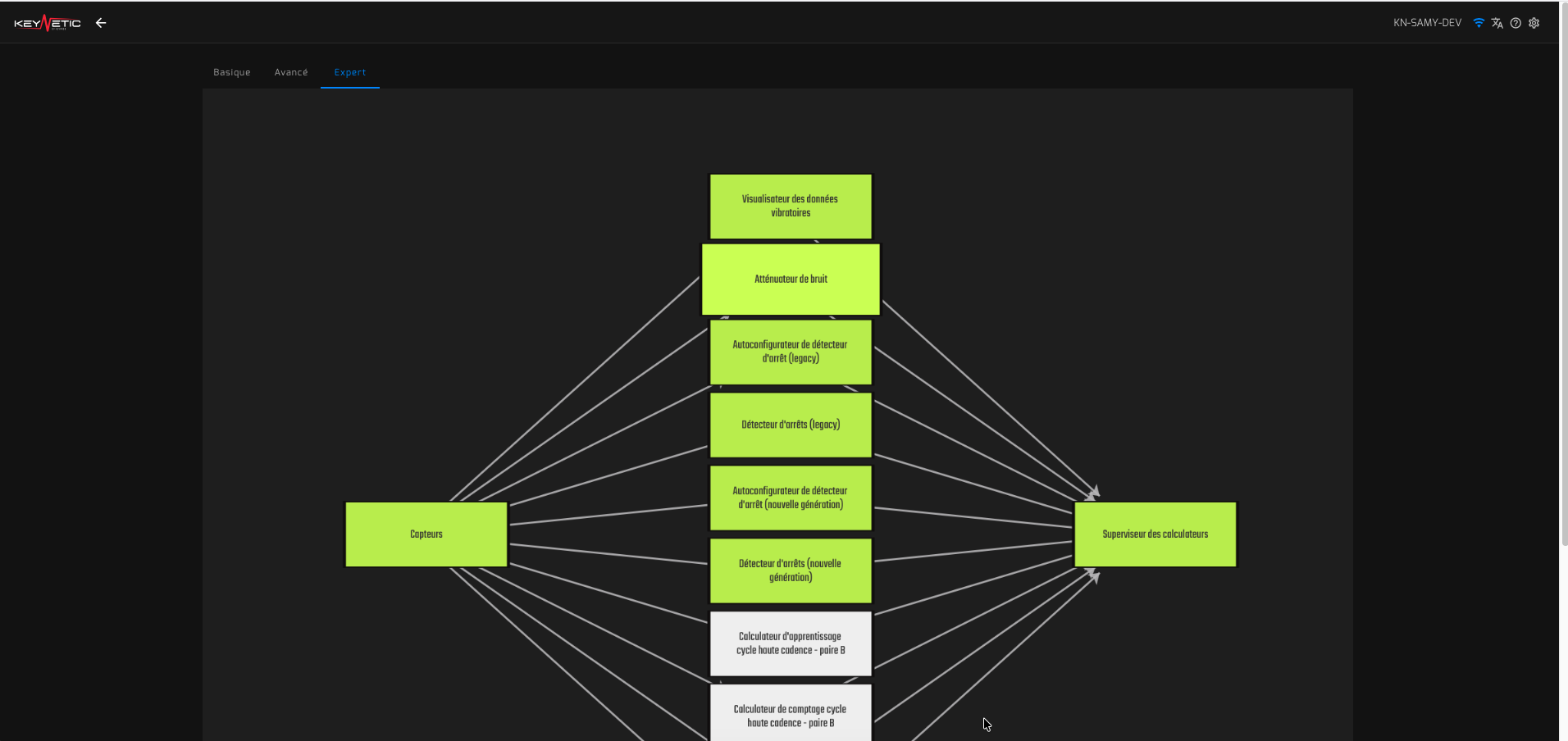

3. Sur la page de calibration, cliquez sur le calculateur "Atténuateur de bruit"

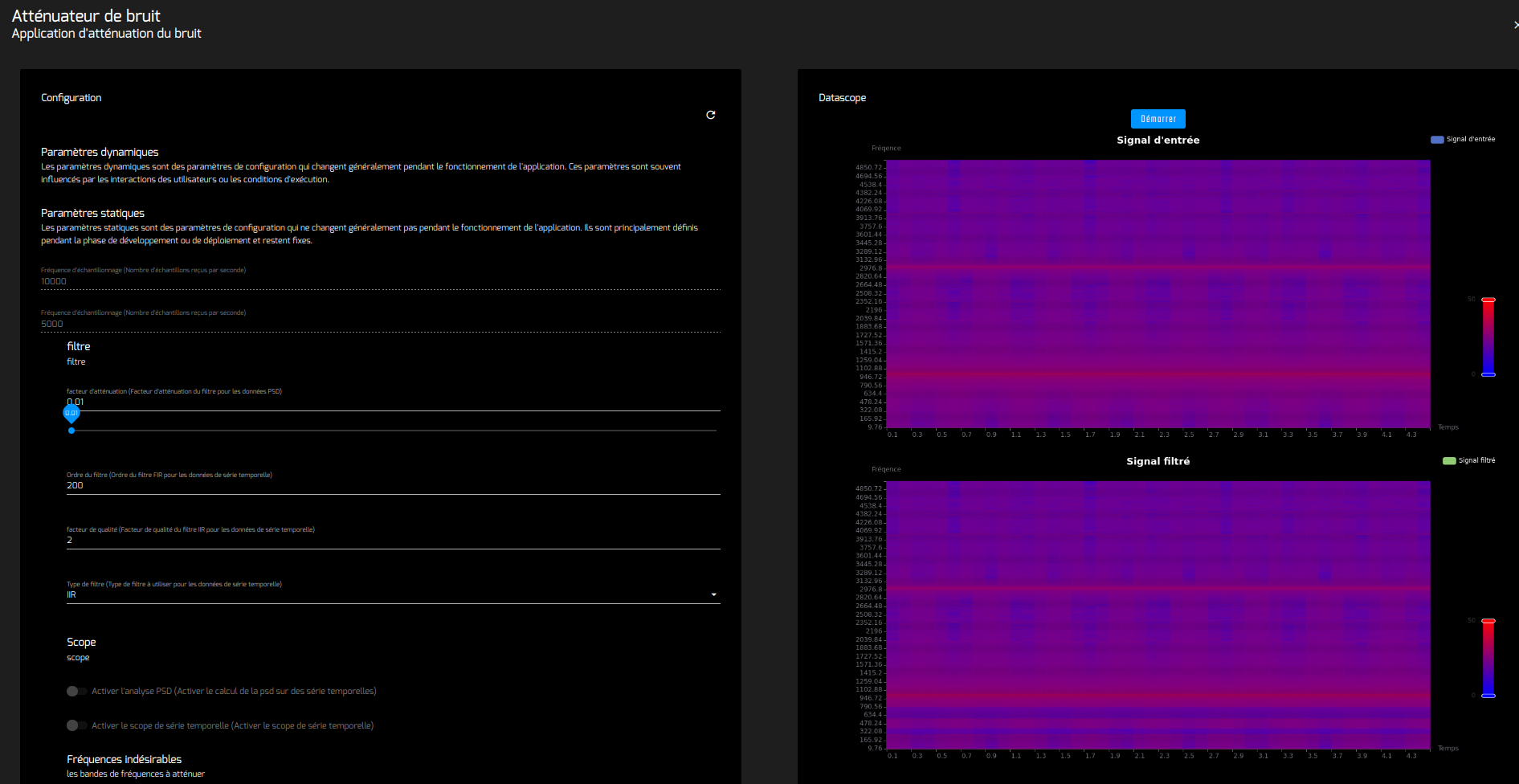

4. La page présente :

• À gauche : Des champs pour définir les bandes de fréquences à filtrer dans la sous-section Fréquences indésirables
• À droite : La vue Datascope avec un spectrogramme fréquence/temps/intensité

 Ajoutez chaque bande de fréquence à filtrer :

• Entrez la fréquence de début
• Entrez la fréquence de fin

Ne modifiez aucun autre paramètre, au risque de compromettre la captation de la donnée par votre boitier.

• Enregistrez la configuration en cliquant sur le bouton "Valider" en bas de la page

La prise en compte est immédiate et ne nécessite pas de redémarrer le boitier.

Conseils et bonnes pratiques

Les bruits intermittents

Certaines bandes de fréquences parasites peuvent apparaître de façon ponctuelle, par exemple un système d’évacuation d’huile qui se déclenche aléatoirement.

Si ces signaux perturbent la détection, vous pouvez ajouter un filtrage ciblé ultérieurement.

Ne filtrez que si nécessaire, pour ne pas masquer des fréquences utiles.
